ASP Schweger Assoziierte, Berlin, Almanya
Mevki:
Bir anı olarak büyük monolit özelliğine sahip - Main Nehri boyunca
kamusal yeşil alanlar ve ekspres yollarla çevrili- Grossmarkthalle'yi de içinde
barındıran bir semtte kısmen terk edilmiş endüstriyel bir bölge.
Konu:
Frankfurt'ta bir sembol ve de kentle bütünleşen eşsiz bir yapı
yaratmak.
Kendini yüksek yapılar yığınıyla simgelenen bir finans şehri olarak tanıtan
Frankfurt'ta Avrupa Merkez Bankası, dev bir binada önemli bir otoriteden daha
fazlası olduğunu gösteriyor. Sembol aynı kapsamı işaret ediyor: Avrupa'nın
çeşitliliği ve birliği. Resmi bir binadan daha fazlası olarak, yalnızca
kamuya değil Avrupa Merkez Bankası çalışanları için de sosyal unsurlar içeriyor.
Başlangıçta meyve-sebze depolamak ve satmak için kullanılmış eşsiz bir
buluşma ve hatıra noktası olarak Pazaryeri, ana fuayeye dönüştürülmüş
-palmiye ağaçlarıyla yeşillendirilmiş bir cam ev. Konferans salonu,
restoran ve dükkanlar ev-içinde-ev olarak tasarlanmış. Birbirinden ayrı
kuleler farklı ofis düzenlerinin gereksinimlerine göre en iyi seviyeye taşınmış.
Konferansı ve ofis düzenlerine ev sahipliği yapan ortak bir giriş plazası
ve bir hava köprüsüyle birbirlerine bağlanıyorlar. Çalışma alanları doğal
günışığı, havalandırma ve Frankfurt şehrinin sofistike manzaraları açısından
aynı yüksek standartlara sahip. Yapıların organizasyonu farklı dahili komünikasyon
formlarına ve maksimum esneklikte yüz yüze etkileşime imkan tanıyor. Uzantı,
minimum müdahale ve masrafı garanti etmek için tek bir ek yapıda toplanıyor.
Uzaklık ve yakınlık olasılıkları insanların sosyal tavırlarında önemli
bir unsurdur, öyleyse neden eşsiz bir yerde özgür bir mekan yaratmıyoruz?
Peyzaj:
Yapı iki parçaya bölünmüş büyük heykelsi bir peyzaj üzerine
oturuyor. Yüksek yapıdan doğan ve rüzgarla sürekli hareket halinde olan
ince bir su tabakası. Bu su yüzeyi Main Nehri'ne doğru eğim kazanıyor ve
incecik bir su perdesine dönüşüyor. Su 10-20 cm derinlikle döşeli bir yüzey
üzerinden akıyor. Ankastre güvenlik bariyerleri suyla dolu. Embuilt yapılar,
avlular ve ağaç gruplarıyla bir yeryüzü formu. Bu form çimenle kaplı ve rüzgarda
sürekli hareket ediyor.
Konstrüksiyon:

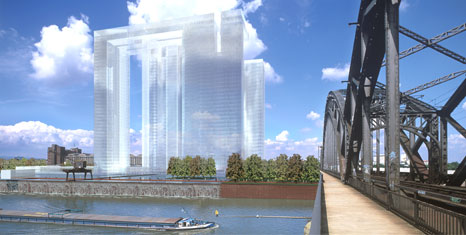

Kompleks, örtücü bir konferans alanıyla müşterek olarak bağlanan bağımsız
üç yüksek yapıdan oluşuyor. 133 m yüksekliğindeki üç yapı, ek perde
duvarlarla bağlanan betonarme çekirdekler sisteminden meydana geliyor. Konstrüksiyon,
yapıyı destekleyen strüktürler üzerine oturan -çekirdekler, perde
duvarlar, kolonlar- çelik uzay kafes şeklinde tasarlanmış. Çatı yükü
olan ya da olmayan desteklerin farklı düşey deformasyonları uygun şekilde
tasarlanmış tube-in-tube taşıyıcı strüktürler tarafından kontrol
ediliyor. Uzay kafesin kuzey doğu köşesindeki konsolları ile güney kenarı
boyunca uzun yayılım ayrı masif çekirdekler, ona yardım eden çatıya kadar
çıkan ek asansör ve merdivenlerle destekleniyor. Konferans kotunun taşıyıcı
sistemi, iç ve dış düşey paneller arasında 18 m yatay bir boşluğu olan
bir truss ring oluşturan dört boylamasına ve dört çaprazlama kirişten
meydana geliyor. 18 m genişliğindeki truss ringden 15 m genişliğindeki
destek yapılara olan geçiş truss konsollarla gerçekleştirilecek. Kirişler,
ana kirişler 100 x 100 cm ve diagonaller 40 x 40 cm olmak üzere boşluklu
profillerle oluşturuluyor. Üç boyutlu strüktür kafes sisteminin yatay
kotlarında 40 x 40 cm diagonallerle tamamlanıyor. Konferans salonlarında ve
yaya yolları boyunca diagonaller yerlerini, bu alanlarda açık mekanlara imkan
tanıyan Virendeel-tipi taşıyıcı sistemlere bırakıyorlar. Yatay kotların
diagonalleri de yine açıklık olan noktalarda değiştiriliyor. Konferans
salonunun zemin plakaları ikincil bir beton-çelik kompozit konstrüksiyonla inşa
ediliyor ve bütün taşıyıcı sisteme etkisi yok. Bu nedenle, ek açıklıklar
ve iki katlı odalar yaratmak hala mümkün.
Mekanik Çalışmalar:
Mekanik tasarım temel olarak ofis alanları ve bilgisayar merkezinden yola
çıkılarak yapılmış. Iş saatleri dahilinde kış mevsiminde bile ısıtmaya
ihtiyaç duyulmuyor.
Enerji teslimi (ısıtma/soğutma/elektrik)
Enerji teslimi tasarımı yenilenebilir çevresel kaynaklar kullanma
fikrinden yola çıkıyor.
Main Nehri'nin suyu (yağmur suyu da dahil 0-23 °C direk soğutma)
11-13 °C soğutma ve ısıtma için kullanılabilecek Yeryüzü ısısı
Yapının ısıtma ve soğutma gereksinimlerinin elektrik gücünün 30%'u olan
acil güç zirvesi
Termal güç (BHKW)
Temel enerji tüketimi
Yüksek masraflı mekanik ekipman ve yenilenebilir enerji kaynaklarını
ENEV yönetmelikleriyle birleştirerek takip eden perde duvarlı, fiziksel
olarak optimize bir yapının sonuçları düşük-enerjili-bir-yapı olur. Ana
mekanların temel enerji sarfiyatı (bilgisayar merkezleri hariç) 50 kWh'dan az
olacaktır (1 m² kat alanı için).
Isıtma
Isıtma sistemi termal güç istasyonu (BHKW), ısı pompası ve yoğun-güç
kazanının birleşimi üzerine kurulmuştur.
Soğutma
Main Nehri'nden gelen suyla direk soğutma ve yeryüzü depolamasının soğutma
kapasitesi ile elektrik enerjisi üretimi esnasında boşa giden ısıyla çalışan
donmuş su üretim tesisleri, kompresörler ve emiş-makinalarından oluşur.
İklimlendirme/Havalandırma
Yılın %70'i doğal havalandırılmış ofis mekanları sağlanabiliyor.
Bununla birlikte normal alanlara mekanik iklimlendirme sistemleri planlanmıştır.
Markthalle'de mekanik havalandırma sistemine ihtiyaç yoktur. Bu alan dış
tesislerin (Konferans ve Ziyaretçi Kafe-Bar) dışarı verdiği hava yoluyla ve
yazın da su yüzeyinden gelecek serin havayla iklimlendirilecektir. Mekanik
iklimlendirme sistemleri için özel bir enerji depolama teknolojisi de
tasarlanmıştır.
