Proje Müellifi
Derya Ekim Öztepe, Y. Mimar, YTÜ
Ozan Öztepe, Y. Mimar, YTÜ

Yardımcılar
Ali Çalışkan, Mimar, UÜ
Feyzi Marizoğlu, İnş. Müh., KTÜ
Altuğ Coşkuner, P. Mimarı, 9 Eylül Ü.

1.0.0. Mimari Proje Açıklama Raporu
1.1.0. Tasarımı Belirleyen Kentsel Dinamikler
Kahramanmaraş kenti yerleşim olarak dağ yamacında meyilli bir bölgede bulunmaktadır. Kentin en önemli topoğrafik belirleyicisi Güneydoğu Toros Dağları’dır. Kent doğu_batı yönünde dağa paralel olarak bir gelişim göstermiştir. Bu dağlara dik uzanan şehirlerarası karayolunun devamı niteliğindeki Azerbaycan Caddesi, kuzey_güney yönünde kentin ana ulaşım arterini oluşturmaktadır. Aynı doğrultuda Azerbaycan Caddesine paralel uzanan bir diğer kentsel aks da Trabzon Bulvarı’dır. Bulvar, Tarihi Kent Merkezi ile Vilayet Meydanını (Kent Merkezi) birbirine bağlayan kamusal yapıların, ticari ve sosyal mekânların yoğun olduğu önemli bir kentsel aks niteliğindedir. Kültür Parkı Proje Alanının doğusunda bulunan her iki kentsel aks da kentlinin hareket alanları ve sosyal aktivite alanlarını belirlemekte etkili kentsel dinamiklerdir.

Kültür Parkı Proje Alanının kuzeyinde bulunan Tarihi Kent Merkezi, Kahramanmaraş Kalesi ve Ulu Camii’nin bulunduğu bölgedir. Önemli bir yeşil alan içeren bu bölge, Kültür Park ile yeşil ilişkisini kurma açısından değerlidir. Kentlinin bir buluşma mekânı olan Ulu Camii Meydanı, oturma donatıları ve yeşil alanları ile bir rekreasyon alanı ve Atatürk Heykeli önünde Ulusal günlerin kutlandığı bir tören alanı olarak hizmet vermektedir. Maraş’ın tarihi ve kültürel kimliğinde önemli bir değer olan Maraş Kalesi ise, kentin tarihsel süreci ile ilgili bilgilendirme, kentin izlenmesi ve dinlenme imkânlarını sunar. Ulu Camii Meydanı ve Kültür Park ile işlevlerarası ilişkiler kurma, kentlinin Kültür Parka akışını da sağlayarak farklı kültürel ve sosyal aktivitelerle buluşturma kentsel bağlamda tasarımı belirleyen fikirlerdir.

1.1.1. Hareket Alanları
1.1.1.1. Araç Ulaşımı
Yarışma alanı Kahramanmaraş Kent Merkezine yakın bir noktada konumlanmaktadır. Araziye araç ulaşımı Sandalzade Bulvarı ve Melik Ejder Caddesi vasıtası ile sağlanmaktadır. Her iki ulaşım arterinin de yoğun araç trafiği gözönünde bulundurularak kültür park arazisine araç ulaşımı yoğunluğun en az olduğu 15. Sokak’tan sağlanmıştır. Kuzey yönünden araziye ulaşan araçlar için 50 araçlık açık otopark ile 151 araçlık kapalı otopark tasarlanmıştır. Genel tasarım prensibi olarak araçları mümkün olduğunca kapalı mekanlarda park ettirmek yeğlenmiştir. İmar planında arazinin doğusunda bulunan açık otopark Kültür Park’a yaya sirkülasyonunu önemli derecede engellediğinden dolayı toprak altında çözülmüştür.

Ayrıca toplu taşım araçlarının kullanacağı durak yeri olarak Sandalzade Bulvarı üzerinde arazinin hemen güneyinde genişlemeye başlayan bir cep önerilmiştir.

1.1.1.2. Servis Ulaşımı
Kültür Park’ta önerilen fonskiyonlara servis ulaşımı otopark katından önerilmiştir. Otopark katından zemin kat ve 1. kata ulaşım için servis asansörü önerilmiştir.

1.1.1.3. Yaya Ulaşımı
Mevcut kentsel dinamikler doğrultusunda öncelikle Kültür Parkı proje alanı yüzünü doğuya dönen bir karşılama ve etkinlik meydanı sunar. Meyilli coğrafi bir yapısı olan Maraş’ın merkezinde bulunan arazinin, Kentlinin buluşma mekânı olabilecek kültürel, sanatsal ve sosyal etkinlikleri karşılayabilecek düz bir alan olarak tasarlanması öngörülmüştür. Kültür Parkı proje alanının batısı açık otopark olarak düzenlenmiş, diğer tüm yönlerden ise alana yaya sirkülasyonu sağlanmıştır.

Tarihi Kent Merkezi’nden başlayarak Kültür Parkı’na doğru uzanan Ali Sezai Efendi Caddesi tamamen yayalaştırılarak Ulu Camii Meydanı ile Park ilişkilendirilir. Güney Toros Dağlarının görsel bir koridor olarak algılandığı bu yaya aksının yeşil alan tasarımıyla Kentsel bir peyzaj dokusu yaratılır. Dinlenme ve yürüyüş alanları ile donatılan caddede küçük ölçekli alışveriş mekanları kentlinin uğrak mekanlarıdır.

Doğu yönünde bulunan ve kentin ticari ve sosyal açıdan en canlı arteri konumundaki Trabzon Bulvarı da başta Hükümet Bulvarı, 15. Sokak ve bu iki aks arasında kalan ve araç trafiğine kapatılan ara sokak ile ilişkilendirilmiştir. Yeni inşa edilecek Belediye Hizmet Binası ve Alışveriş Merkezinin yer aldığı Hükümet Bulvarı, Vilayet Meydanı ile Kültür Parkı Proje alanını birbirine bağlayarak kamusal ve sosyal alanların yoğunlaşacağı doğu-batı doğrultusunda kenti kuvvetlendirecek bir kentsel aksın başlangıcıdır. Hükümet Bulvarı ile Trabzon Bulvarından Kültür Parka yoğun bir yaya akışı gerçekleşeceği öngörülmüştür.

1.1.2. Sosyal Aktivite Alanları
1.1.2.1. Toplanma Alanları
Bir çok ziyaretçinin geldiği Tarihi Kale ve Ulu Camii, yerli ve yabancı turistlerin ilk uğrak yeridir. Kenti algılama, iletişim kurma ve tanıma açısından görsel bir alan sağlayan Kale, rekreasyon mekânları ile de hizmet vermektedir. Tarihi Kent Merkezi olan Ulu Camii Meydanı, günümüzde buluşma alanı, rekreasyon alanı ve tören alanı olarak kullanılmaktadır.

Kıbrıs Meydanı ise Uygulama İmar Planı ile önerilen Park tasarımı ile rekreasyon alanına dönüştürülerek kentlinin kullanımına sunulacaktır. Böylece kent merkezinin kuzey_güney doğrultusunda yeni bir kamusal alan yaratılmaktadır.

1.1.2.2. Kamusal Mekanlar
Kent Merkezinde bulunan tarihi, sosyal ve kültürel mekânların Kültür Park ile ilişkisi kurgulanmıştır. Kültür Park’ta gerçekleştirilecek etkinliklerin düzenlenmesine etki edecek, tetikleyecek potansiyel kurumlar ile işlevsel bir bağ düşünülmüştür. Bununla birlikte bu kurumların üyeleri ve kullanıcıları da Park’ın gelecekteki ziyaretçileri olacaktır.

- Tarihi Kahramanmaraş KAlesi
- Kahramanmaraş Arkeoloji Müzesi
- Kahramanmaraş Belediyesi
- Necip Fazıl Kısakürek Kültür Merkezi
- Esnaf ve Sanatlar Odası
- Mimarlar Odası
- Belediye Sosyal Tesisleri
- Öğretmenevi
- Akşam sanat Okulu
- Spor Salonu
- Stadyum

1.1.2.3. Alışveriş Mekanları
Kent Merkezinde bulunan üretim ve tüketim mekânlarının Kültür Park ile ilişkisi kurgulanmıştır. Kültür Park yerel ve kültürel ürünlerin sunumu ile aynı zamanda bir kültürel alışveriş mekanıdır.

- Kahramanmaraş Belediyesi Alışveriş Merkezi
- Yimpaş Alışveriş Merkezi
- Kapalı Çarşı
- Çinili Çarşı
- Saraçhane Çarşısı
- Arasa Galeria
- Trabzon Bulvarı Mağazaları

1.1.2.4. Rekreasyon Alanları
- Kafe ve Restoranlar
- Park
- Çocuk Oyun Alanı

1.1.3. Yeşil Alanlar
Yeşil doku kentin yoğun mimari dokusu içinde dağılmıştır. Kent merkezinde ise bulvarlar ağaçlandırılarak yeşil etkisi arttırılmaya çalışılmıştır. Kent genelinde bölgesel olarak mezarlığın dışında Tarihi Kale ve Meydanda yoğun bir yeşil etkisi hissedilmektedir. Uygulama İmar Planına göre Arasa Camii önünde bir meydan tasarımı ve Kıbrıs Meydanının Tarihi Meydana uzantısında da bir Park tasarımı öngörülmektedir. Bu yaklaşım Kültür Parkı tasarımı bağlamında uygun görülmüş, yeni bir düzenlemeyle yaratılacak bu yeşil aksın, Ali Sezai Caddesinin yayalaştırılmasıyla birlikte Kültür Parka çekilmesi düşünülmüştür. Caddenin orta aksında düşünülen geometrik biçimleriyle Kültür Park alanının bir devamı niteliği taşıyan çim alanlar, ağaçlandırılan alanlar, dinlenme ve yürüyüş alanları ile kentsel bir peyzaj dokusu yaratılmıştır.

1.1.4. Görsel Akslar
Kentin topografyasını belirleyen Güneydoğu Toros Dağları, görsel olarak da kent üzerinde etkilidir. Kültür Parkı proje alanından oldukça net algılanan dağlar, meydan etrafında dağılan mekânların üzerini örten bir kabuk biçimi ile tasarım alanına taşınmıştır.

Dağ peyzajının önünde yer alan Hacı Ramazan Camii, yamaç üzerinde hakim konumuyla Abdülhamithan Camii, kent ölçeğinde yüksek katlarıyla ve farklı mimari kimliğiyle algısal alanda etkili İl Özel İdareBinası, kent genelinde nitelikli yapı sınıfına alabileceğimiz Yimpaş Oteli, kent merkezinde yeni tasarımıyla ilgi çekecek Belediye Hizmet Binası Kültür Parkı proje alanından algılanan görsel koridorları oluşturmaktadır.

1.2.0. Mimari Kararlar
Tasarımın biçimlenmesinde üst ölçek kararları yönlendiri olmuştur. Kültür Park’a 5 ayrı yönden yaya ulaşımı sağlanmıştır. Yapı form olarak geri plandaki silüetde görülen Güney Toros Dağları ile ilişkilendirilmiştir. Şehirde önemli bir eksiklik olarak görülen düz alan ihtiyacına istinaden parkın merkezinde Etkinlik Meydanı konumlandırılmıştır. Öngörülen fonksiyonlar bu meydanın çevresine yerleştirilmiştir. Toplam 3 katlı (bodrum kat, zemin kat, 1.kat) olarak tasarlanan yapının bodrum katında otopark, zemin katında çarşı, eğitim atölyeleri, yemek yeme mekanları, 1. katında ise çok amaçlı mekan tasarlanmıştır.

Meydan kotunda (+0.00) bulunan Çarşı’da Kahramanmaraş’ın kendine özgü kültürel ürünlerinin imal edilip satılabileceği (sim-sarma, külekçilik, saraçlık, köşgerlik, semercilik, bekerecilik vb.) 26 adet birim önerilmiştir. Çarşının mekansal kurgusunda tipolojik planimetri gözetilmekle birlikte farklı bir çatı örtüsü ve farklı malzemeler (cam, çelik) önerilmiştir.
Etkinlik Meydanı’nın batı tarafında eğitim amaçlı atölyeler (heykel, resim, halı, ahşap, el sanatları) konumlandırılmıştır. Atölyeler bitişiğindeki lokanta ve kahve ile ilişkilendirilmiştir. Meydan kotunda ayrıca yemek ve dondurma satış mekanları bulunmaktadır.

Yapının 1. kat (+4.00) kotu aynı zamanda arazinin kuzeyinden düz ayak giriş kotuna tekabul etmektedir. Bu katta yüksek tavanlı, farklı kullanımlara olanak veren, esnek bir planimetreye sahip çok amaçlı mekan tasarlanmıştır. Çok amaçlı mekan; sergi, kermes, konferans ve işitsel etkinliklere cevap verebilecek nitelikte ele alınmış ve farklı fonskiyonlara göre tefriş önerileri geliştirilmiştir.

1.2.1. Fonksiyonlar
Kültür Park tasarımında genel olarak şu fonksiyonlar önerilmiştir:
- Kültür: Çok amaçlı Mekan
- Eğlence: Amfitiyatro
- Spor: Yürüyüş, Etkinlik meydanı, Egzersiz Alanı
- Yeme – içme: Lokanta, yemek satış birimleri, çay bahçeleri
- Alışveriş: Çarşı (Yöresel Ürün Satış Birimleri)
- Dinlenme: Rekreasyon Alanı
- Turizm: Çarşı, Etkinlik Meydanı
- Eğitim: Eğitim atölyeleri

1.2.2. Kentsel Donatılar
Parkta yerel halkın ve yerli / yabancı turistlerin ortak mekanlarda karşılaşmaları üzerine kurgular üretilmiştir. Merkezde konumlandırılan Etkinlik Meydanı tüm fonksiyonların yöneldiği ortak açık alan konumundadır. Etkinlik Meydanı’nın doğusunda bulunan amfi-tiyatroda hem meydandaki etkinlikler hem de Çok amaçlı mekan (+4.00 kotu) cephesine projeksiyon cihazı ile yansıtılacak görüntüler izlenebilecektir. Bu şekilde Çok amaçlı mekan cephesi yaz mevsimlerinde yazlık sinema olarak kullanılabilecek ve Kültür Park’ın gece kullanım olanakları da artacaktır.
Kültür Park’ın güneydoğu yönünde bulunan bölümü ortada havuz ve her iki tarafta yapay topoğrafik yükseltilerle algısal sınırlarını betimleyen rekreasyon alanı olarak tanzim edilmiştir. Bu alanın batısında çarşı ve çay bahçesinin hemen bitişiğinde çocuk oyun alanı konumlandırılmıştır.
+4.00 kotunda bulunan Çok amaçlı mekanın teras kısmı ise hem kafe olarak hem de açık kokteyl mekanı olarak değerlendirilmiştir.

1.2.3. Mekanlar
1.2.3.1. -3.20 Kotu
- 151 Araçlık otopark
- Güvenlik
- Çok amaçlı mekan malzeme deposu
- Servis Giriş Holü
- Teknik Hacim

1.2.3.2. +0.00 Kotu
- Çarşı: Deri Ürünleri, Elekçi, Saraç, Kavafiye, Külekçi, Çömlekçi, Kılıfçı, Bakırcı, Bıçakcı, Kalaycı, Kazancı, Madeni Eşya, Sedef Kakma, Köşker, Aktar, Gümüşçü, Bekereci, Tarhanacı, Kuyumcu, Sim-sırma, Yemenici, Semerci, Ahşap İşleri, Edik / Çarık,

- Kahve
- Resim Atölyesi
- Heykel Atölyesi
- Halı Atölyesi
- Ahşap Atölyesi
- El Sanatları Atölyesi
- Personel Odaları
- Lokanta
- Pastane
- Dondurma Satış Üniteleri
- Yemek Satış Üniteleri
- Yemek Yeme Alanı
- Etkinlik Meydanı
- Rekreasyon Alanı
- Çocuk Oyun Alanı
- Amfi - Tiyatro
- Wc’ler

1.2.3.3. +4.00 Kotu
- Çok Amaçlı Mekan: Kermes
Konferans (340 kişilik)
İşitsel / Görsel Etkinlik
Sergi
Kokteyl
- Fuaye
- Kafe / teras

1.2.4. İşletme Modeli
Yapıların inşa aşamasından sonraki işletme yöntemleri tasarım safhasının da önemli bir konusunu teşkil etmektedir. Gelecekte yapıdaki kullanım değişikliği ihtimali göz önünde bulundurularak tüm fonksiyonları içinde barındıran tek hacimli monoblok bir kütle yerine birbirleri ile ilişkili küçük kütleler önerilmiştir. Bu şekilde zaman içinde ortaya çıkabilecek farklı işletme modelleri karşısında esnek bir kullanım önerilmiştir.
Yapıda önerilen fonksiyonlara istinaden öngörülen gelir kaynakları:
- Lokanta
- Çarşı
- Yemek satış alanları / Dondurma satış birimleri
- Kahve – Çay bahçesi
- Eğitim atölyeleri kursları
- Kermes (Çok amaçlı mekan)
- Otopark

1.2.5. Malzeme
Bu yapıların görünen yüzeylerinde;
- ultraviyole özellikte (low-e) temperli + clear lamine cam ve alüminyum doğrama
- emprenye edilmiş ahşap kaplama
- su geçirimsizlik katkılı brüt beton
kullanılmıştır.

Yapıların sirkülasyon mekanlarında kaymaz granit seramik, tavanlarda perfore metal asma tavan ve alçı karton malzemeleri önerilmiştir.

1.2.6. İklim
Kahramanmaraş üç ayrı coğrafi bölgenin (Akdeniz Bölgesi, Doğu Anadolu Bölgesi, Güneydoğu Anadolu Bölgesi) iklim karakteristiklerini de göstermektedir. “Bozulmuş Akdeniz İklimi” olarak tanımlanan bu iklim şartlarında yılın yaklaşık 40 gününde ısı 0 derecenin altında yaklaşık 120 gün ise 30 derecenin üzerinde seyretmektedir. Şehir merkezinin yıllık sıcaklık ortalaması 16.5 derecedir.

Bu veriler dahilinde Kültür Parkı’nda bulunan ziyaretçilerin gerek yağışlı hava koşullarından gerekse güneşten korunması maksadıyla yaklaşık 1890 m2 saçak alanı önerilmiştir (+0.00 ve +4.00 kotlarında)
Kuzeybatı yönünden esen hakim rüzgar da ayrı bir tasarım girdisi olarak kabul edilmiş ve yüksek kütle (çok amaçlı mekan) bu yönde konumlandırılarak Etkinlik Meydanı’nda daha sakin bir ortam yaratılması amaçlanmıştır.

2.0.0. Peyzaj Mimarlığı Raporu
2.1.0. Güneydoğı Girişi / Rekreasyon Alanı
Güneydoğu girişi parkın önemli giriş noktalarından biri olması sebebiyle peyzaj açısından özel olarak ele alınmıştır. Bu noktada mavi çim ve bu renkte bitkiler uygulanması kararlaştırılmıştır. Bu bağlamda kapı çevresinde Agave parryi var truncata, Bismarckia nobilis (mavi renkte), nerium aleander, cupressus A. kullanılacaktır. Bu bitkilendirme ile mavi ile yeşil tonlar arasında bir geçiş sağlanması planlanmaktadır. Mavi çim belli aralıklarda kullanılacak ve aralarında dolomit tamburlanmış taş uygulanacaktır. Ayrıca havuz ve bankların bulunduğu alana yakın yerlerde mavi tonlu bitkilerin arasında begonvil ve Chorisia speciosa gibi yeşil bitkiler serpiştirilecektir.

2.2.0. Çocuk Oyun Alanı
Çocuk oyun alanı zemini tartan zemin yapılacaktır. Bu bölgede sıkça tijli begonvil kullanılacaktır. Begonviller boylandırılmamış top çalı formda uygulanacaktır. Ayrıca yaz mevsiminde gölge yapan Albizia ve Phoenix robelenii çocuk oyun alanı için önerilmektedir.

2.3.0. Doğu Girişi (D) – Amfi Tiyatro – Kuzeydoğu Girişi (KD)
Kültür Park’ın bu bölümünde bulunan mavi çim bahçesinde kısmi olarak Agave parryi var truncata ekilmesi önerilmektedir.

2.4.0. Güneydoğu Girişi (GB)
Güneybatı girişinde görsel etkiyi engellemeyecek yükseklikte hafif odunsu bitkiler önerilmektedir. Ayrıca bu bitkilerin arasına sarmaşık, bougain villea, viola serpiştirilecektir.

2.5.0. Sandalzade Bulvarı Yeşil Alanı
Bu bölge Kültür Park ile Sandalzade Bulvarı arasında kalan yeşil bantı betimlemektedir. Bu bant üzerinde fazla yüksek olmayan odunsu bitkilerin yanında gelincik, menekşe, gül gibi renkli bitkiler de kullanılacaktır.

2.6.0. Etkinlik Meydanı
Bir bölümü sert zeminden ibaret olan bu bölümde havuzun yanıbaşında sarmaşık ve farklı renkte bougain villea, Atölye mekanlarina bakan yeşil alanda ise albizia uygulanacaktır.

2.7.0. Çim Çatı
Parkta bulunan üç farklı yapının çatısı çim ile kaplı durumdadır. Bu çatılarda toprak derinliği yaklaşık 30 cm mertebesinde tutulacaktır. Ayrıca köklü bitki dikilmesi durumunda zemin noktasal olarak yükseltilecektir.

2.8.0. Kültür Park'ın Doğusunda Bulunan Parseller
Park’ın doğusunda bulunan ve yaya yolu ile ayrılan parsellerde niteliksiz mimari yapılar ile görsel iletişimi azaltmak amacıyla nisbeten yüksek bitkiler önerilmektedir. Bu alanda Kahramanmaraş’ın doğal florasında sıkça bulunan Kermes Meşesi (Quercus Coccifefa), Mazı Meşesi (Quercus Infectoria) ve erguvan (Cercis Siliquatrum) bulunacaktır.

2.9.0. Çok Amaçlı Mekan Kuzey Giriş Aksı
Park’ın kuzeyinde bulunan araç yolu ve niteliksiz mimari yapılar ile iletişimi azaltmak amacıyla yoğun yeşil doku verecek olan ficus ağacı önerilmiştir. Girişin güney kolunda ise begonvillea ekilecektir.

3.0.0. İnşaat Mühendisliği Raporu
3.1.0. Yapının Tarifi
Kahramanmaraş İli’nde inşaa edilmesi planlanan yapı yaklaşık 3100 m2 kapalı alana sahiptir.
Yapı betonarme ve çelik taşıyıcılı bloklardan oluşmaktadır. Gerek yükseklik farkları ve gerekse uzun yatay mesafe dolayısıyla uygun dilatasyonlar düşünülmüştür. Bu şekliyle ısı değişimi ve farklı katlar dolayısıyla oluşacak ilave olumsuz gerilmeler önlenmiştir. Yapı 4 ayrı bloğa ayrılmıştır.

3.2.0. A Blok
Çok amaçlı mekan, otopark, lokanta ve eğitim merkezi olarak işlevlendirilen yapı A Blok olarak tanımlanmıştır. A Blok 1 bodrum kat, 1 zemin kat ve 1 normal kattan ibarettir. Ana taşıyıcı sistem olarak b.a. strüktür önerilmekle birlikte 1. katta 16.00 mt açıklık geçen yerlerde çelik taşıyıcı düzlem kafes kirişler önerilmiştir. Yarışma şartnamesi ekinde bulunan jeolojik raporda zemin emniyet gerilmesinin 1,368 kg/cm2 alınması tavsiye edilmiştir. A Blokta temel sistemi olarak radye jeneral temel sistemi kullanıması önerilmektedir. Yapıda kullanılacak beton sınıfı BS30, demir ise BÇIII olarak önerilmektedir. Yapıda G-H aksları arasında 10 cm’lik dilatasyon derzi bırakılması gerekmektedir. Çatı yükü, bu alanda kullanılacak toprağın kalınlığına istinaden belirlenecektir. Yatay taşıyıcılar, geçilmesi istenilen açıklığa istinaden b.a. kiriş / çelik kiriş olarak önerilmektedir. Düşey taşıyıcılarda ise bodrum kolon ebadı yaklaşık 60 cm X 60 cm olarak öngörülmüştür.

3.3.0. B Blok
Yemek satış ünitelerinin bulunduğu yapı B Blok olarak tanımlanmıştır. B Blok, 1 bodrum kat ve zemin kattan ibarettir. Ana taşıyıcı sistem olarak b.a. strüktür önerilmektedir. B Blokta temel sistemi olarak radye jeneral temel sistemi kullanıması önerilmektedir. Yapıda kullanılacak beton sınıfı, BS30, demir ise BÇIII olarak önerilmektedir. Bloğun güney ucunda bulunan konsolun çelik yatay taşıyıcı elemanlarla geçilmesi uygun görülmüştür. Diğer bölümlerdeki yatay taşıyıcılar 40 cm yükseklikte b.a. kiriş olarak önerilmektedir. Düşey taşıyıcılar 60 cm X 60 cm olarak hesaplanmıştır.

3.4.0. C Blok
Eğitim merkezi ve otopark olarak işlevlendirilen yapı C Blok olarak tanımlanmıştır. C Blok 1 bodrum kat, zemin kat ve teras katından ibarettir. Çatı bölümünün taşıyıcı sistemi çelik ve kompozit döşeme olarak önerilmektedir. Kesin çatı yükü, bu alanda kullanılacak toprağın net kalınlığına istinaden belirlenecektir.

3.5.0. D Blok
Çarşı olarak işlevlendirilen yapı C Blok olarak tanımlanmıştır. C Blok zemin kattan ibarettir. Taşıyıcı sistem olarak çelik önerilmiştir. Katlanmış plaklar şeklindeki çatı muhtelif ebatlardaki NPU ve NPI çelik profillerle geçilecektir. Temel sistemi olarak radye jeneral temel sistemi kullanıması önerilmektedir.

3.6.0. Temele Gelen Yaklaşık Yük Hesabı
Sistemde hareketli yük 500 kg/m², kaplama yükleri 200 kg/m² civarındadır. Toprak konularak gerçekleştirilecek çatı peyzaj düzenlemeleri için net toprak kalınlığı projenin uygulama safhasında netleştirilmelidir. Kar yükü olarak 568 mt rakım ve III. Bölge itibarıyla 80 kh/m² gelmektedir.

Kolon yükleri yaklaşık olarak yapılan hesap sonucu kenarlarda en fazla 120 ton, ortada ise 200 ton olarak tajhmin edilmektedir. Tahmini yüklere göre kiriş boyutları 120 cm / 50 cm ve kolon boyutları 60 cm / 60 cm olarak ve döşeme kalınlığı da 18 cm olarak düşünülmelidir.

Zemin değerleri incelendiğinde sıvılaşma tehlikesi önem arzetmektedir. Bu durum gerekli deneyler ile incelenmeli, drenaj veya zemin iyileştirme gii metodlar teknik ve mali açıdan dikkate alınmalıdır. Zemindeki sonuçlara göre temel sistemi olarak radye jeneral sistem önerilmektedir. Sıvılaşma tehlikesine istinaden uygulama safhası sürecinde temel sistemi yeniden değerlendirilebilir.

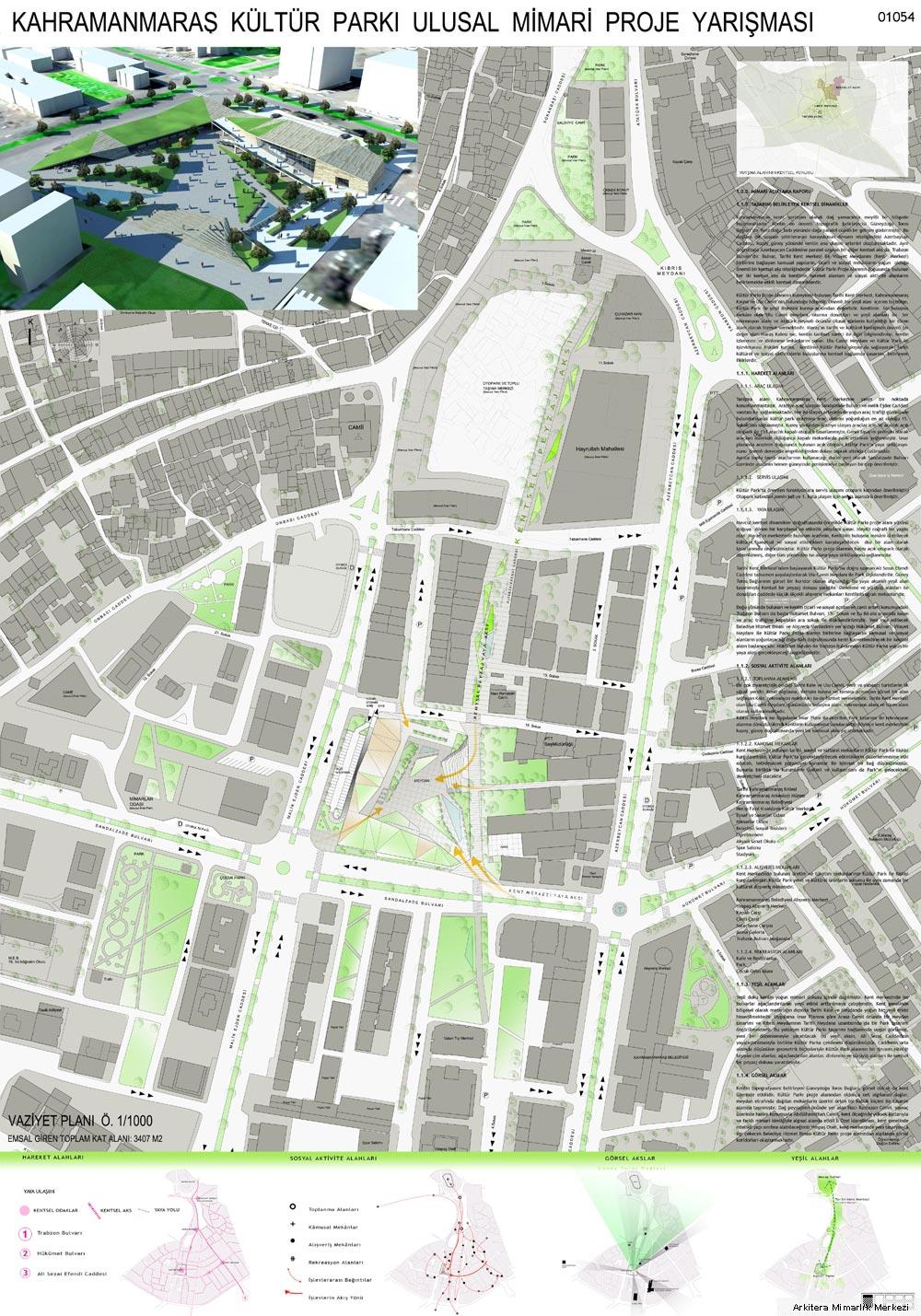

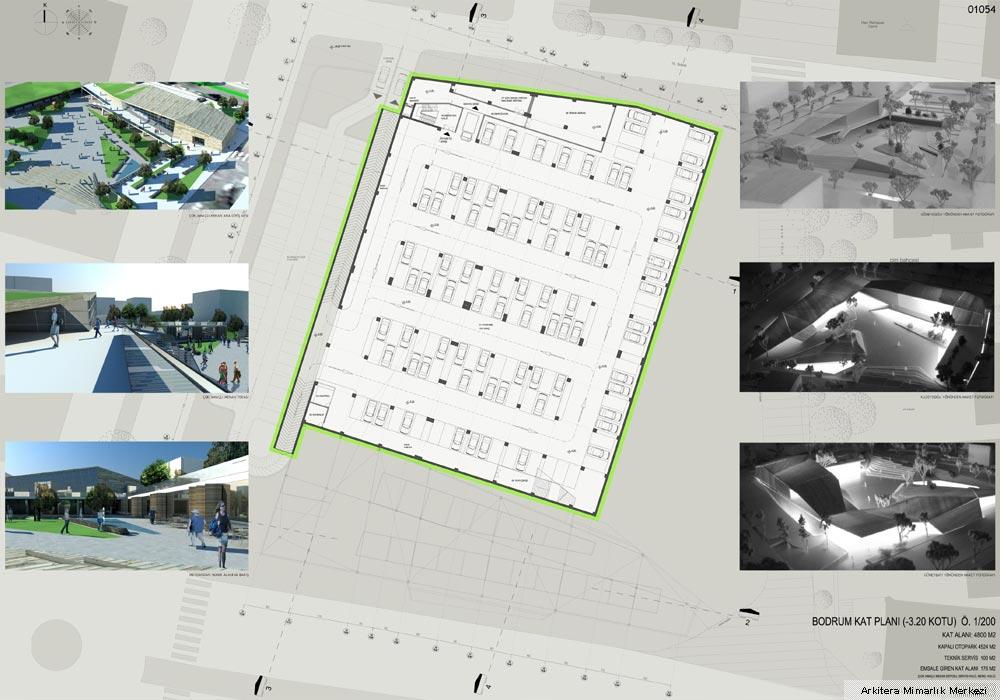

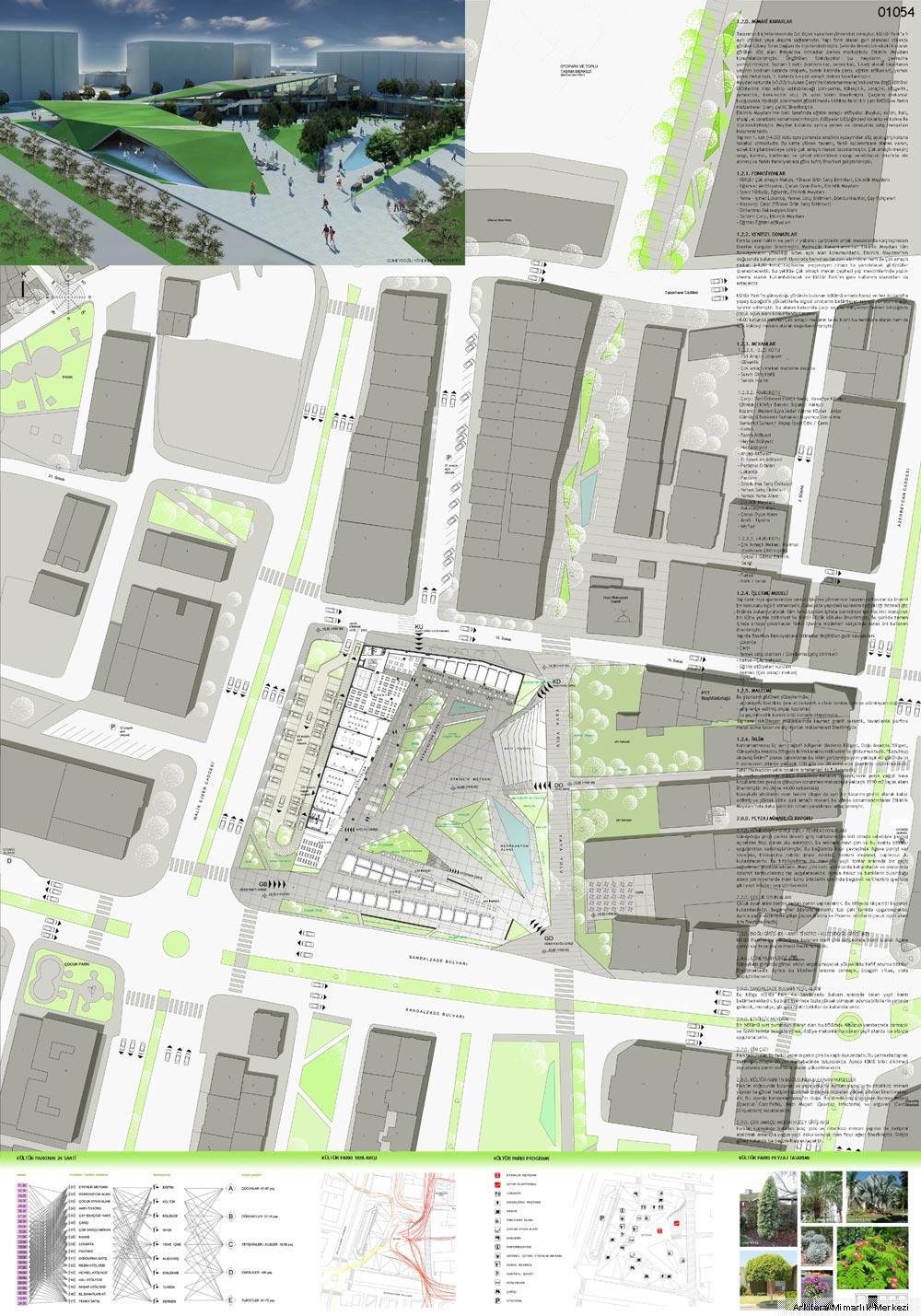

Vaziyet Planı	Vaziyet Planı	Bodrum Kat Planı

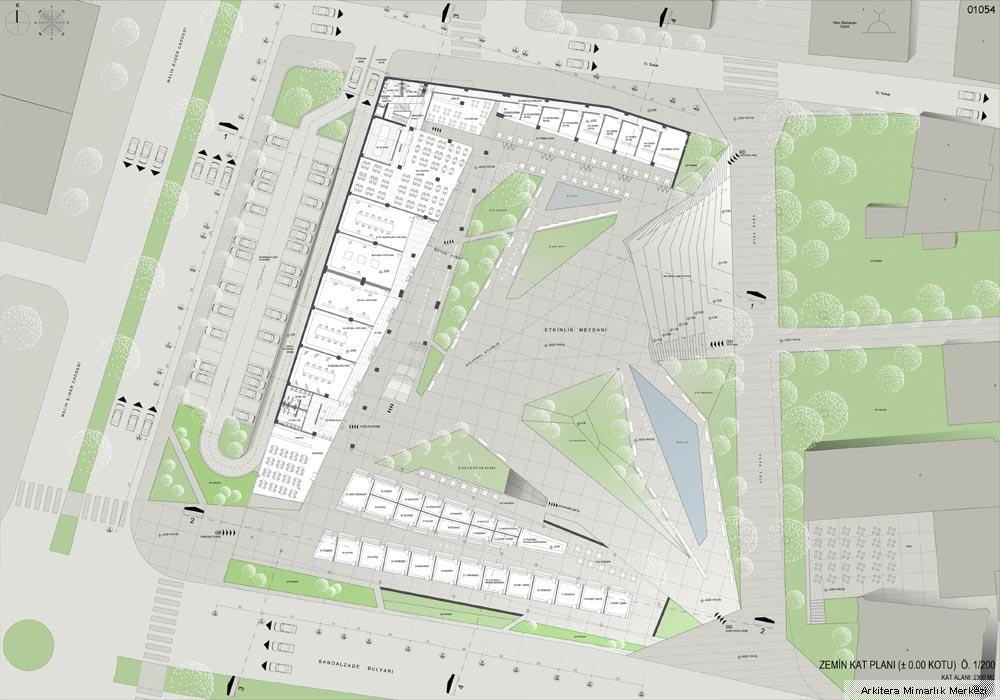

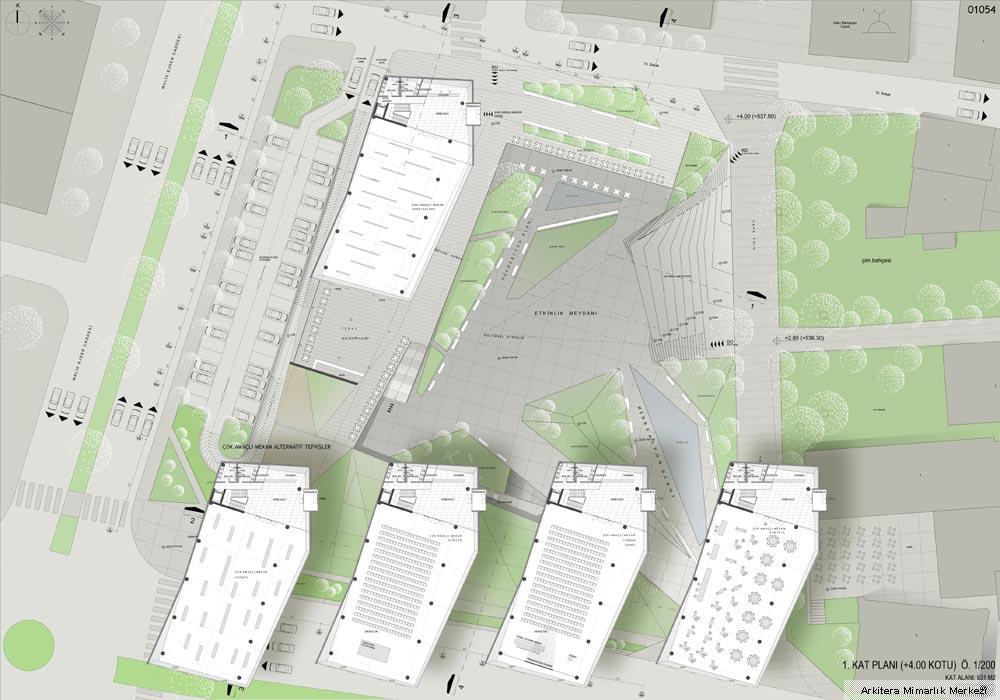

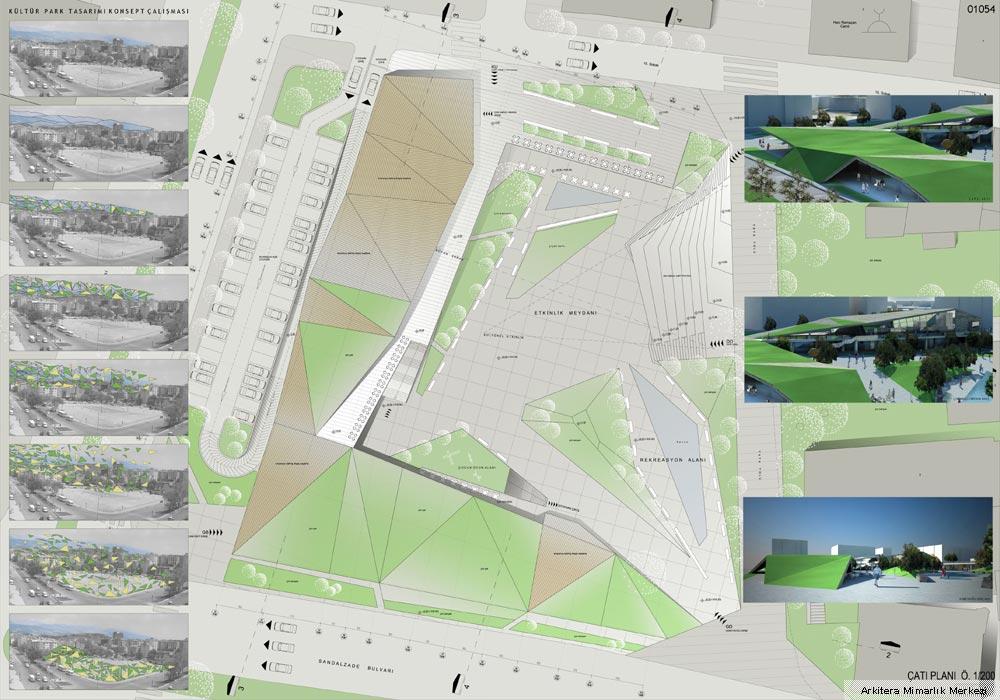

Zemin Kat Planı	1. Kat Planı	Çatı Planı

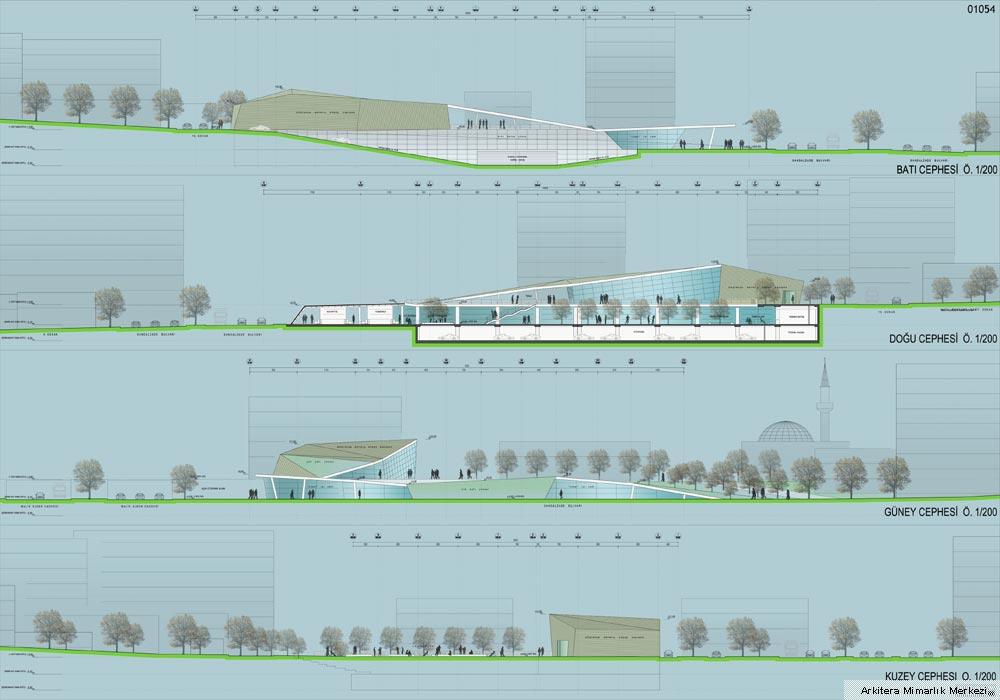

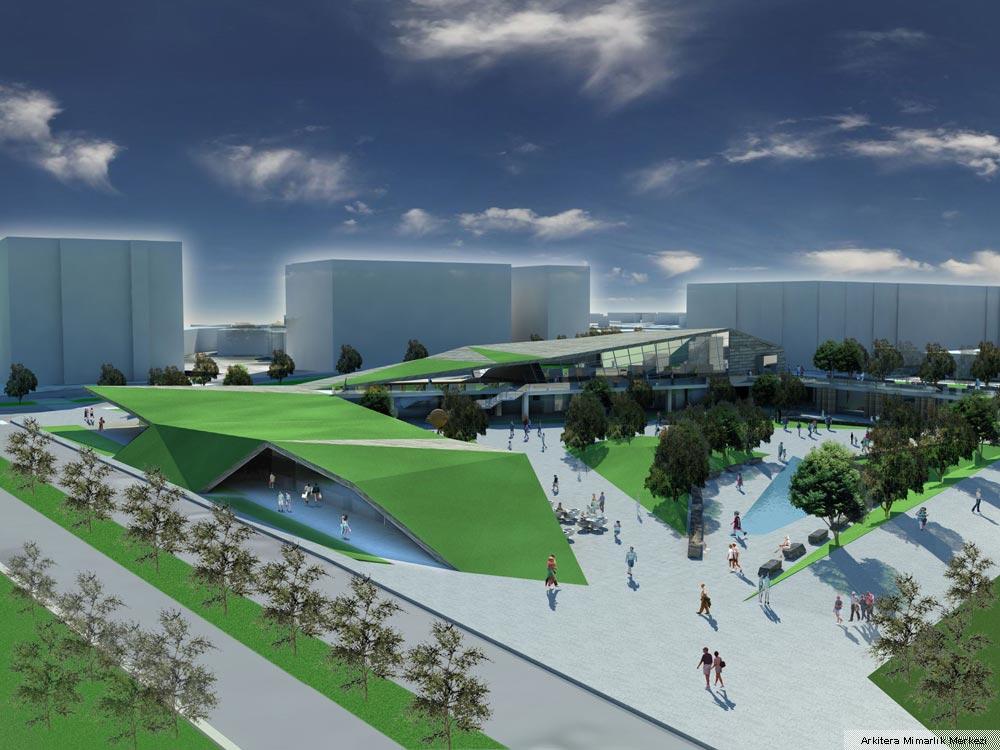

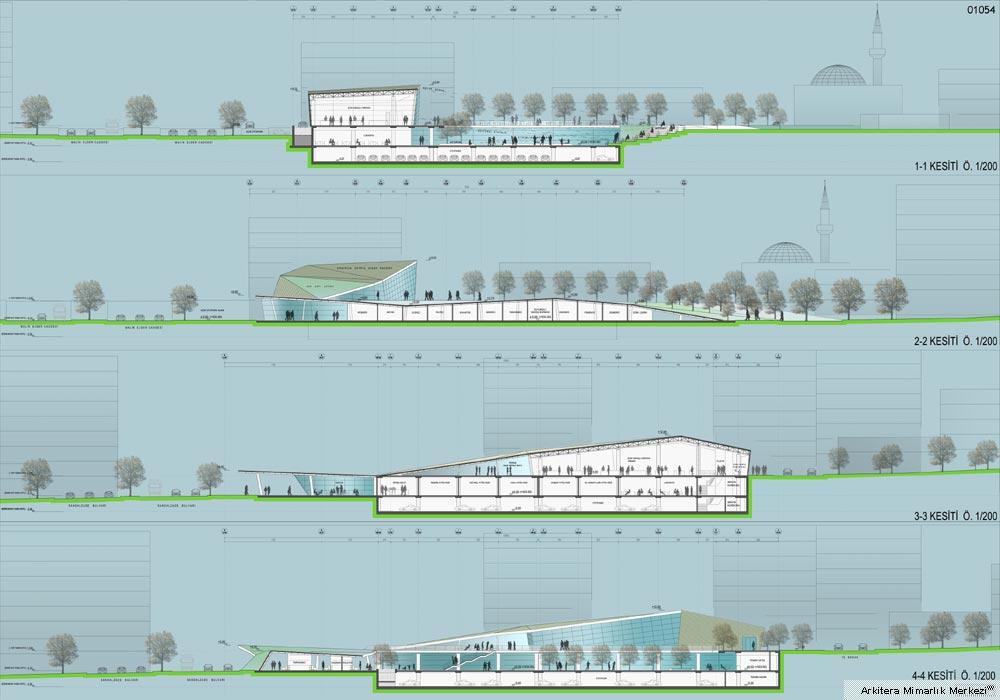

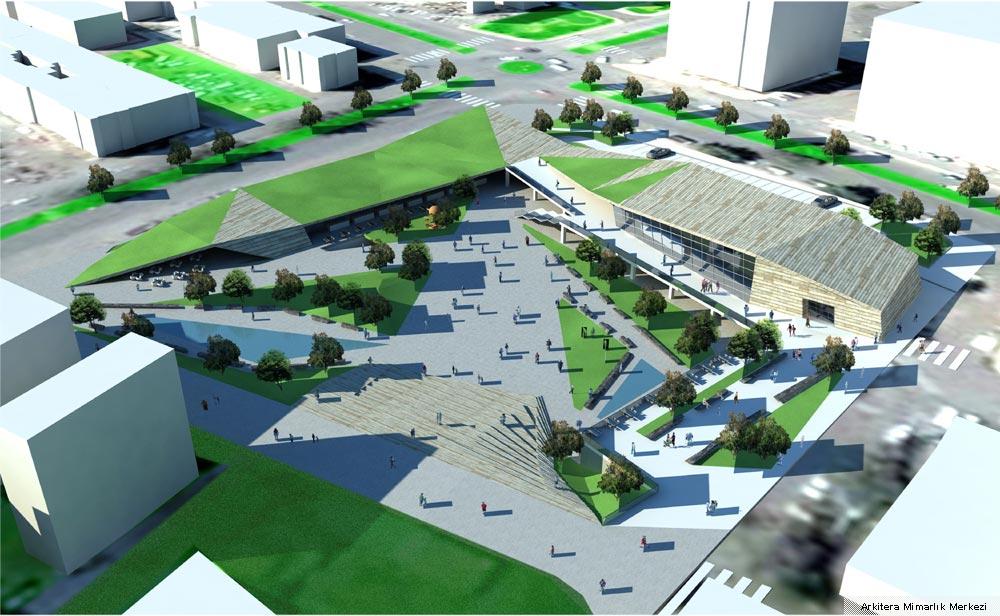

Kesitler	Görünüşler	Perspektif
Perspektif
